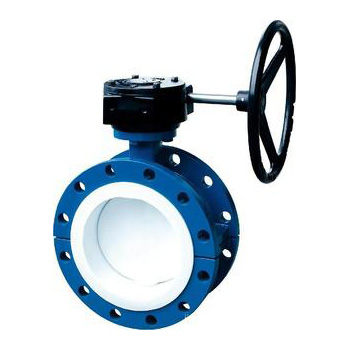

D341F球墨體四氟法蘭蝶閥
D341F球墨體四氟法蘭蝶閥
襯氟蝶閥采用帶有球形密封表面的襯氟塑料包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸現端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制，從而達到產品結構緊湊、外形美觀、工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離離管道即可完成。產品廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有嚴懲腐蝕性介質的使用場合如硫酸、氫氟酸、磷、酸、氯氣、強堿，王水等具有強腐蝕的介質
性能規范
|
公稱通徑 |
DN80-800 |
|
公稱壓力MPa |
1.0 |
|
適用溫度℃ |
0-180 |
|
適用介質 |
堿酸、硝酸、氫氟酸、強氧化劑等腐蝕性介質 |
主要零部件材料
|
零件名稱 |
材料名稱 |
|
閥體閥板 |
灰鑄鐵襯聚四氟乙烯 |
|
閥桿 |
鉻有銹鋼襯聚四氟乙烯 |
|
密封圈 |
聚四氟乙烯 |
主要尺寸及結構mm
|
DN |
L |
D |
D1 |
D2 |
B |
Z*?d |
H |
|
80 |
114 |
200 |
160 |
132 |
20 |
4*?18 |
340 |
|
100 |
120 |
215 |
180 |
156 |
20 |
8*?18 |
370 |
|
125 |
130 |
245 |
210 |
184 |
22 |
8*?18 |
405 |
|
150 |
140 |
285 |
240 |
211 |
24 |
8*?23 |
512 |
|
200 |
150 |
340 |
295 |
266 |
26 |
8*?23 |
595 |
|
250 |
250 |
390 |
350 |
320 |
30 |
12*?23 |
680 |
|
300 |
270 |
440 |
400 |
268 |
30 |
12*?23 |
733 |
|
350 |
290 |
505 |
460 |
430 |
34 |
16*?23 |
820 |
|
400 |
310 |
565 |
515 |
482 |
36 |
16*?26 |
970 |
|
450 |
330 |
615 |
565 |
532 |
40 |
20*?26 |
1090 |
|
500 |
350 |
670 |
620 |
585 |
44 |
20*?26 |
1130 |
|
600 |
390 |
780 |
725 |
685 |
48 |
20*?30 |
1320 |
|
700 |
430 |
895 |
840 |
800 |
50 |
24*?30 |
1460 |
|
800 |
470 |
1010 |
950 |
905 |
52 |
24*?34 |
1585 |
