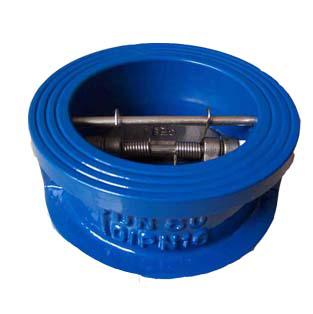

- DH77X-16蝶形止回閥

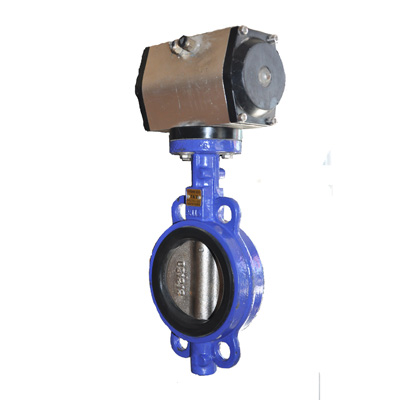

- D671X-16氣動對夾蝶閥
- SD341X5 -16 伸縮法蘭蝶閥
- D341F球墨體四氟法蘭蝶閥
咨詢電話：13020156119
圖文傳真：13020156119
E-mail：1610051971@qq.com
地址：上海市奉賢區楊王工業區宏楊路158號

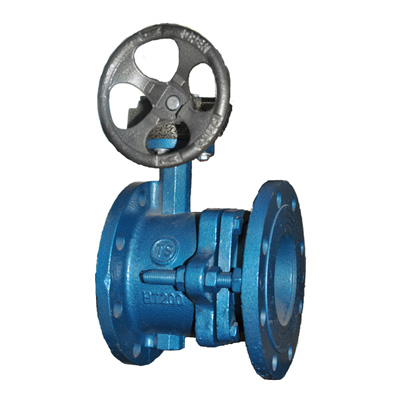

SD341X5 -16 伸縮法蘭蝶閥
SD341X5 -16 伸縮法蘭蝶閥介紹：
作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。伸縮蝶閥的蝶板安裝于管道的直徑方向。
SD341X5 -16伸縮法蘭蝶閥安裝注意事項：
1、安裝前必須平放，切勿隨意磕碰，運行時嚴禁將支架卸掉；
2、伸縮蝶閥出廠時結構長度為最小長度，安裝時，拉至安裝長度（即設計長度）；
3、安裝前必須松開伸縮部位的密封墊壓蓋，然后待本閥門與管道所需要的長度后，再鎖緊伸縮密封壓蓋；
4、當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮蝶閥，以免損壞蝶閥；
5、可在任意安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥伸縮管拉出。
SD341X5 -16 伸縮法蘭蝶閥主要性能參數：
|
型號 |
公稱壓力PN(MPa) |
殼體試驗壓力（MPa） |
密封試驗壓力（MPa） |
工作溫度（℃） |
適用介質 |
|
SD341X-10 |
1.0 |
1.5 |
1.1 |
≤80 |
水、油品等 |
|
SD341X-16 |
1.6 |
2.4 |
1.76 |
≤80 |
SD341X5 -16 伸縮法蘭蝶閥主要零件材料：
|
型號 |
閥體 |
蝶板 |
閥桿 |
閥座密封圈 |
伸縮管 |
|
SD341X-10 |
QT450 |
QT450,304 |
2Cr13 |
丁晴橡膠 |
QT450 |
|
SD341X-16 |
|
SD341X5 -16 伸縮法蘭蝶閥主要外型尺寸：
|
公稱通徑DN(mm) |
尺寸 |
||
|
Lmin(lmax) |
D0 |
H |
|
|
50 |
140(155) |
135 |
175 |
|
65 |
155(170) |
135 |
175 |
|
80 |
165(185) |
135 |
190 |
|
100 |
170(190) |
160 |
200 |
|
125 |
190(215) |
160 |
215 |
|
150 |
190(215) |
160 |
215 |
|
200 |
210(240) |
240 |
310 |
|
250 |
220(250) |
280 |
310 |
|
300 |
245(270) |
320 |
340 |
|
350 |
270(300) |
320 |
355 |
|
400 |
300(330) |
320 |
535 |
|
450 |
305(335) |
320 |
540 |
|
500 |
325(360) |
320 |
590 |
|
600 |
360(390) |
320 |
650 |
|
700 |
390(425) |
360 |
710 |
|
800 |
420(455) |
400 |
815 |
|
900 |
460(500) |
400 |
870 |
|
1000 |
500(540) |
400 |
940 |
|
1200 |
560(610) |
400 |
1020 |
|
1400 |
640(700) |
400 |
1270 |
