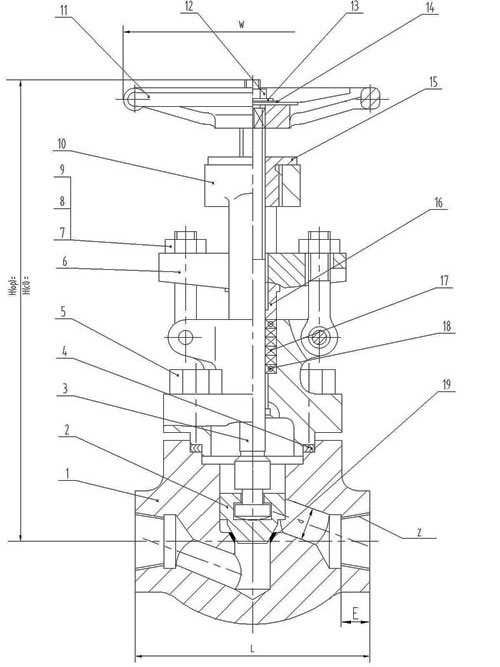

高壓鍛鋼截止閥
一 產品用途：
高壓鍛鋼系列截止閥不僅適用中低壓場合，而且適用于高壓石油、化工、制藥、化肥、電力等各種工況，截斷或接通管路介質。
二：產品特點
1.結構緊湊、造型美觀、縮徑流道。
2.密封面采用合金鋼或是硬質合金，密封副材料配對合理，適用壽命長。
3. 截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，并具有非常可靠的切斷動作，使得這種閥門非常適合作為介質的切斷或調節及節流使用
4.可選用各種配管標準及連接形式（如承插焊、對焊、螺紋、法蘭）
5.在開啟和關閉過程中，由于閥瓣于閥體密封面間的摩擦力比閘閥小，因而耐磨。 開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小的多。 通常在閥體和閥瓣上只有一個密封面，因而制造工藝性比較好，便于維修。
三 基本參數
1.公稱壓力或壓力級：PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K
2.公稱通徑或口徑：DN10～500、NPS 1/2 ～36"
3.連接方式：法蘭、對焊、螺紋等適用溫度：-196℃～700℃
4. 驅動方式：手動、傘齒輪傳動、氣動、電動、液動、氣液聯動、電液聯動
5.閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
四：【執行標準】
設計制造：GB12224 GB/T12228 BG/T12235
結構長度：JB/T96-95
法蘭尺寸：JB/T82.1~82.4-94
檢驗和試驗：GB/T13927
五：性能參數表
|
基本型號 |
J61H |
J41H |
J11H |
|
|
工作壓力（Mpa） |
PN1.6—PN42(CLASS150—CLASS2500) |
|||
|
公稱通徑(DN mm) |
DN15-DN50 1/2" --2" |
|||
|
適用介質 |
水、油、氣、醋酸類、硝酸類等各種介質 |
|||
|
材質 |
閥體 |
A105、LF2、F11、F5、F304、F304L、F321、F316、F316L |
||
|
閥瓣 |
A105、LF2、F11、F5、F304、F304L、F321、F316、F316L |
|||
|
閥桿 |
A105、LF2、F11、F5、F304、F304L、F321、F316、F316L |
|||
|
密封面 |
司太立合金 |
|||
