平行式雙閘板閘閥
一、產品平行式雙閘板閘閥的詳細資料：
產品名稱：平行式雙閘板閘閥
產品特點：Z44T/W-10型平行式雙閘板閘閥,平行式雙閘板閘閥,雙閘板閘閥本閥廣泛適用于石油、化工、制藥、電力等行業．在公稱壓力≤l,0MPa的蒸汽、水、油類等介質的管路上，作啟閉用。
二、性能規范：
|
型號 |
公稱壓力（MPa） |
試驗壓力（MPa） |
工作溫度（℃） |
適用介質 |
|
|
強度（水） |
密封（水） |
||||
|
Z44T-10 |
1.0 |
1.5 |
1.1 |
≤120 |
蒸汽、水 |
|
Z44W-10 |
≤100 |
油品、煤氣 |
|||
三、主要零件材料：
|
零件名稱 |
材料 |
|
|
Z44T-110 |
Z44W-10 |
|
|
閥體、閥蓋、閥輪 |
灰鑄鐵 |
灰鑄鐵 |
|
閥板 |
灰鑄鐵+黃鋼 |
灰鑄鐵 |
|
閥桿 |
碳鋼 |
碳鋼 |
|
丁楔 |
鑄鋼 |
鑄鋼 |
|
閥桿螺母 |
青鋼 |
青鋼 |

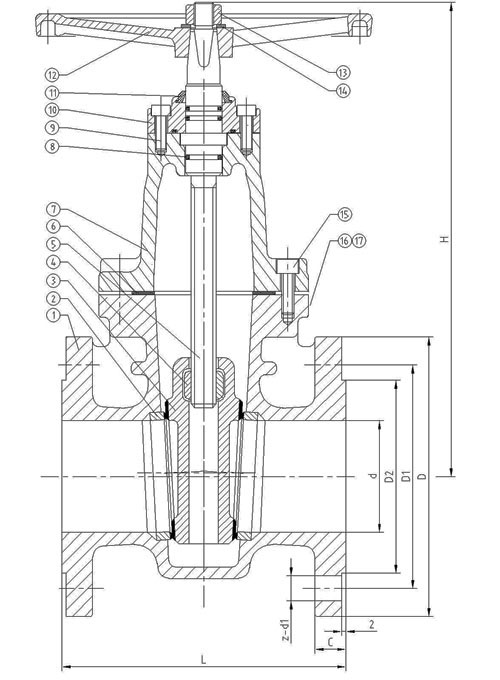

四、平行式雙閘板閘閥外形尺寸和連接尺寸：
|
型號 |
公稱通徑DN（mm） |
尺寸 |
重量 |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
Do |
|||
|
Z44T-10 |
40 |
165 |
145 |
145 |
85 |
18-3 |
4-18 |
240 |
135 |
16.5 |
|
50 |
180 |
160 |
160 |
100 |
20-3 |
4-18 |
260 |
180 |
20 |
|
|
65 |
195 |
180 |
180 |
120 |
20-3 |
4-18 |
300 |
180 |
25.5 |
|
|
80 |
210 |
195 |
195 |
135 |
22-3 |
4-18 |
345 |
200 |
31 |
|
|
100 |
230 |
215 |
215 |
155 |
22-3 |
8-18 |
395 |
200 |
47 |
|
|
125 |
255 |
245 |
245 |
185 |
24-3 |
8-18 |
478 |
240 |
64 |
|
|
150 |
280 |
280 |
280 |
210 |
24-3 |
8-23 |
558 |
240 |
100 |
|
|
200 |
330 |
335 |
335 |
265 |
26-3 |
8-23 |
720 |
320 |
144 |
|
|
250 |
380 |
390 |
390 |
320 |
28-3 |
12-23 |
845 |
320 |
-
|
|
|
300 |
420 |
440 |
440 |
368 |
28-4 |
12-23 |
990 |
400 |
-
|
|
|
350 |
450 |
500 |
500 |
428 |
30-3 |
16-23 |
1100 |
400 |
-
|
|
|
400 |
480 |
565 |
565 |
482 |
32-3 |
16-25 |
1200 |
500 |
-
|
|
|
450 |
510 |
615 |
615 |
532 |
32-3 |
20-25 |
1300 |
500 |
-
|
|
|
500 |
540 |
670 |
670 |
585 |
34-3 |
20-25 |
1500 |
500 |
-
|
|
訂貨須知：
一、①平行式雙閘板閘閥產品名稱與型號②平行式雙閘板閘閥口徑③平行式雙閘板閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定公司的平行式雙閘板閘閥型號，請按平行式雙閘板閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
